روغن کمپرسور تبرید
روغن کمپرسور یکی از اجزای مهم در عملکرد پایدار سیستمهای تبرید است که نقش آن فراتر از روانکاری قطعات داخلی کمپرسور است. انتخاب روغن نامناسب یا استفاده از روغنی که با نوع مبرد و شرایط کاری سیستم سازگاری کافی نداشته باشد، میتواند موجب افزایش اصطکاک و دمای کمپرسور، افت راندمان، اختلال در برگشت روغن و در نهایت کاهش عمر تجهیزات شود.
روغن کمپرسور تبرید چیست و چرا در سیکل سرمایش اهمیت دارد؟
روغن کمپرسور تبرید سیالی تخصصی است که برای روانکاری و محافظت از قطعات داخلی کمپرسور در شرایط دمایی و فشاری مختلف استفاده میشود. برخلاف تصور رایج، عملکرد روغن تنها به کاهش اصطکاک محدود نیست و در خنککاری، آببندی و افزایش عمر قطعات نیز نقش دارد.
در حین کار، مقدار مشخصی از روغن میتواند همراه مبرد از کمپرسور خارج شود و وارد مدار تبرید شود. بنابراین انتخاب و عملکرد صحیح روغن باید با شرایط کل سیستم، از کمپرسور تا خطوط لوله و مبدلهای حرارتی، سازگار باشد.
روغن در کمپرسور چه وظایفی دارد؟
- کاهش اصطکاک و سایش قطعات متحرک
- کمک به دفع حرارت از قطعات داخلی
- ایجاد آببندی نسبی بین اجزای داخلی کمپرسور
- محافظت از سطوح داخلی در برابر خوردگی و فرسایش
- کمک به حفظ عملکرد پایدار قطعات در شرایط کاری مختلف
روغن چگونه از سایش قطعات کمپرسور جلوگیری میکند؟
در حین کار کمپرسور، بین سطوح متحرک یک فیلم روغن تشکیل میشود که تماس مستقیم سطوح را محدود میکند. عملکرد این فیلم به ویسکوزیته روغن، بار وارد بر قطعات، سرعت حرکت و شرایط دمایی بستگی دارد. اگر ضخامت فیلم برای شرایط کاری کافی نباشد، تماس سطحی افزایش یافته و سایش قطعات بیشتر میشود.
گردش روغن و اهمیت Oil Return در سیستم تبرید
در حین کار کمپرسور، بخشی از روغن همراه جریان مبرد از محفظه کمپرسور خارج میشود و در خط دهش و سایر بخشهای مدار حرکت میکند. این روغن ممکن است در کندانسور، اواپراتور و مسیر لولهکشی توزیع شود؛ بنابراین عملکرد صحیح سیستم به ایجاد تعادل میان خروج روغن از کمپرسور و بازگشت آن به کمپرسور وابسته است.
کمپرسور برای حفظ روانکاری قطعات داخلی به مقدار مشخصی روغن نیاز دارد. اگر روغن خروجی بهطور مؤثر به کمپرسور بازنگردد، سطح روغن کاهش مییابد و احتمال افزایش اصطکاک و فرسایش قطعات بالا میرود. در مقابل، تجمع بیش از حد روغن در مدار، بهویژه روی سطوح انتقال حرارت، میتواند مقاومت حرارتی ایجاد کرده و عملکرد کندانسور یا اواپراتور را کاهش دهد.
به همین دلیل، Oil Return تنها یک مسئله مربوط به سرویس کمپرسور نیست و باید از مرحله طراحی مدار تبرید مورد توجه قرار گیرد. قطر لولهها، سرعت جریان مبرد، طول مسیر، اختلاف ارتفاع و نحوه اجرای رایزرهای عمودی، همگی میتوانند توانایی جریان مبرد برای حمل روغن را تحت تأثیر قرار دهند.
در مسیرهای عمودی، حفظ سرعت مناسب جریان اهمیت بیشتری پیدا میکند؛ زیرا جریان مبرد باید بتواند نیروی لازم برای انتقال روغن در خلاف جهت گرانش را فراهم کند. انتخاب نامناسب قطر لوله یا کاهش بیش از حد سرعت جریان میتواند احتمال تجمع روغن در بخشهای مختلف مدار و کاهش تدریجی سطح روغن کمپرسور را افزایش دهد.
بنابراین طراحی صحیح لولهکشی باید بهگونهای انجام شود که روغن همراه جریان مبرد حرکت کند، در نقاط مختلف مدار تجمع نداشته باشد و در نهایت به کمپرسور بازگردد.
انواع روغن کمپرسور سیستمهای تبرید
در کاربردهای تبرید، روغنهای معدنی (MO) و انواع روغنهای سنتزی مانند POE، AB و PVE از مهمترین گروههای مورد استفاده هستند. انتخاب میان این روغنها باید بر اساس نوع مبرد، طراحی کمپرسور، شرایط کاری و توصیه سازنده انجام شود. مهمترین انواع روغنهای مورد استفاده در سیستمهای تبرید را میتوان بر اساس پایه شیمیایی و ویژگیهای عملکردی به صورت زیر مقایسه کرد:
| نوع روغن | پایه شیمیایی | سازگاری و رفتار با مبرد | مقاومت در برابر رطوبت | کاربرد و نکته مهم |
|---|---|---|---|---|
| روغن معدنی Mineral Oil (MO) |
روغن معدنی MO |
اختلاط مناسب با برخی مبردهای قدیمی؛ سازگاری محدود با بسیاری از مبردهای جدید |
نسبتاً کمتر از POE به رطوبت حساس است | مناسب برای سیستمهای تبرید قدیمی و برخی کاربردهای خاص. برای بسیاری از مبردهای HFC و HFO گزینه مناسبی نیست. |
| روغن پلیاستر Polyol Ester (POE) |
پلیاستر سنتزی POE |
اختلاط مناسب با بسیاری از مبردهای HFC و برخی HFO | حساسیت بالا به رطوبت | کاربرد گسترده در کمپرسورهای مدرن و سیستمهای HFC/HFO. کنترل رطوبت، خلأ مناسب و نگهداری صحیح روغن اهمیت زیادی دارد. |
| روغن آلکیلبنزن Alkylbenzene (AB) |
آلکیلبنزن سنتزی AB |
سازگاری مناسب با برخی مبردهای HCFC و کاربردهای مشخص | مقاومت مناسب در برابر رطوبت | در برخی سیستمهای تبرید و تهویه مطبوع، بهویژه کاربردهای مرتبط با HCFC، استفاده میشود. انتخاب آن باید بر اساس نوع مبرد و توصیه سازنده کمپرسور باشد. |
| روغن پلیوینیل اتر Polyvinyl Ether (PVE) |
پلیوینیل اتر سنتزی PVE |
اختلاط مناسب با برخی مبردهای مورد استفاده در سیستمهای مدرن | حساس به رطوبت و نیازمند کنترل شرایط شارژ و نگهداری | در برخی کمپرسورهای تبرید و تهویه مطبوع استفاده میشود. سازگاری روغن، مبرد و مواد داخلی کمپرسور باید همزمان بررسی شود. |
ویژگیهای روغن کمپرسور تبرید
- ویسکوزیته (Viscosity)
- پایداری حرارتی (Thermal Stability)
- پایداری شیمیایی (Chemical Stability)
- پایداری در برابر رطوبت (Moisture Stability)
- قابلیت روانکاری و مقاومت در برابر سایش (Lubricity & Anti-Wear)
- مقاومت در برابر تشکیل رسوب و لجن (Deposit & Sludge Resistance)
- سازگاری با مواد سیستم (Material Compatibility)
- نقطه ریزش (Pour Point)
امتزاجپذیری روغن و مبرد در سیستم تبرید
امتزاجپذیری (Miscibility) به توانایی روغن و مبرد برای تشکیل یک مخلوط یکنواخت در شرایط مشخص دما و فشار گفته میشود. در ترکیبهای Miscible، روغن و مبرد تمایل بیشتری به تشکیل یک فاز مشترک دارند؛ در حالی که در ترکیبهای Immiscible یا کمامتزاج، احتمال جدایش فاز روغن و مبرد بیشتر است.
این رفتار مستقیماً بر حرکت روغن در مدار و Oil Return اثر میگذارد. از طرف دیگر، حل شدن مبرد در روغن میتواند ویسکوزیته آن را کاهش دهد و در صورت کاهش بیش از حد، توانایی روغن برای ایجاد فیلم روانکار مناسب را تحت تأثیر قرار دهد. بنابراین، امتزاجپذیری مناسب به معنای بیشترین میزان اختلاط نیست، بلکه باید با نوع مبرد، محدوده دمایی و فشار کاری و مشخصات کمپرسور هماهنگ باشد.
در سیستمهایی با امتزاجپذیری محدود، مدیریت روغن اهمیت بیشتری پیدا میکند و در برخی کاربردها استفاده از تجهیزاتی مانند Oil Separator برای کنترل و بازگرداندن روغن ضروری است.
تأثیر مبرد بر ویسکوزیته روغن
ویسکوزیته روغن در سیستم تبرید یک مقدار ثابت نیست و با دما، فشار و میزان حل شدن مبرد در روغن تغییر میکند. زمانی که بخشی از مبرد در روغن حل میشود، ویسکوزیته مخلوط روغن و مبرد معمولاً کاهش مییابد؛ در نتیجه ممکن است توانایی روغن برای تشکیل فیلم روانکار کافی در سطوح متحرک کمپرسور کاهش پیدا کند.
این موضوع در شرایطی که غلظت مبرد حلشده در روغن افزایش مییابد اهمیت بیشتری دارد. بنابراین، گرید ویسکوزیته روغن باید بر اساس نوع کمپرسور، مبرد مورد استفاده و محدوده دمایی و فشاری سیستم انتخاب شود؛ زیرا ویسکوزیته روغن در حالت خالص بهتنهایی نمیتواند عملکرد واقعی آن را در مدار تبرید مشخص کند.
نقطه فلوک (Floc Point) و اهمیت آن در سیستم تبرید
نقطه فلوک (Floc Point) دمایی است که در آن، در اثر کاهش دما، برخی اجزای روغن کمپرسور که در مبرد محلول هستند شروع به جدا شدن و تشکیل ذرات یا تجمعات مومیشکل (Flocs) میکنند. این پدیده بیشتر در سیستمهایی اهمیت دارد که روغن و مبرد در دماهای پایین با یکدیگر در تماس هستند.
با کاهش دما، حلالیت برخی ترکیبات روغن در مبرد کاهش پیدا میکند و ممکن است بخشی از اجزای روغن از مخلوط خارج شوند. اگر این ذرات در مسیرهای باریک، شیرهای انبساط یا سایر اجزای مدار تجمع پیدا کنند، میتوانند بر جریان مبرد و روغن و عملکرد سیستم تبرید تأثیر بگذارند.
به همین دلیل، نقطه فلوک یکی از پارامترهایی است که هنگام بررسی سازگاری روغن و مبرد در دماهای پایین مورد توجه قرار میگیرد. هرچه شرایط کاری سیستم به محدودهای نزدیک شود که تشکیل Floc امکانپذیر است، انتخاب روغن مناسب و بررسی رفتار آن در کنار مبرد اهمیت بیشتری پیدا میکند.
نقطه فلوک را نباید با Pour Point (نقطه ریزش) یکی دانست؛ نقطه ریزش به قابلیت جریان خود روغن مربوط است، در حالی که Floc Point به رفتار اجزای روغن در حضور مبرد و تشکیل فاز یا تجمعات جامد در دمای پایین مربوط میشود.
رفتار روغن کمپرسور در ترکیب با مبردهای مختلف
نوع مبرد یکی از عوامل تعیینکننده در انتخاب روغن کمپرسور است، زیرا فشار و دمای کاری، میزان امتزاجپذیری و مقدار حل شدن مبرد در روغن در هر مبرد متفاوت است. این تفاوتها میتوانند بر ویسکوزیته روغن، حرکت آن در مدار و بازگشت روغن به کمپرسور اثر بگذارند.
در سیستمهای R717 (آمونیاک)، روغن و مبرد معمولاً امتزاجپذیری محدودی دارند؛ بنابراین کنترل و جداسازی روغن از جریان مبرد و طراحی مناسب مسیر Oil Return اهمیت بیشتری پیدا میکند.
در سیستمهای R744 (CO₂)، فشار کاری بالا و تغییرات قابلتوجه خواص روغن در حضور CO₂ باعث میشود استفاده از روغنهای تأییدشده برای این مبرد ضروری باشد. میزان حل شدن CO₂ در روغن نیز میتواند بر ویسکوزیته و عملکرد روانکاری تأثیر بگذارد.
در سیستمهای دارای مبردهای HFC و HFO، روغنهای سنتزی مانند POE بهطور گسترده مورد استفاده قرار میگیرند. در این کاربردها، علاوه بر امتزاجپذیری، کنترل رطوبت و پایداری روغن در حضور مبرد اهمیت ویژهای دارد.
بنابراین، انتخاب روغن کمپرسور نباید مستقل از مبرد انجام شود؛ بلکه نوع مبرد، محدوده دمایی و فشاری سیستم، نوع کمپرسور و الزامات سازنده باید بهصورت همزمان در انتخاب روغن در نظر گرفته شوند.
چه زمانی باید روغن کمپرسور تبرید را تعویض کرد؟
تعویض روغن کمپرسور نباید صرفاً بر اساس یک بازه زمانی ثابت انجام شود؛ بلکه شرایط کارکرد سیستم و وضعیت واقعی روغن باید معیار تصمیمگیری باشد.
- رسیدن به پایان عمر کاری توصیهشده توسط سازنده
- تغییر محسوس خواص فیزیکی یا شیمیایی روغن
- افزایش اسیدیته روغن
- آلودگی روغن با ذرات یا مواد خارجی
- ورود رطوبت به مدار
- مشاهده ذرات فلزی ناشی از سایش قطعات
- تشکیل رسوب یا لجن
- بروز اختلال در عملکرد کمپرسور
نشانههای نامناسب بودن یا خراب شدن روغن کمپرسور
بررسی وضعیت ظاهری روغن و عملکرد کمپرسور میتواند اطلاعات اولیهای درباره کیفیت روغن ارائه دهد. مهمترین نشانههای هشداردهنده عبارتاند از:
- تغییر غیرعادی رنگ یا کدر شدن روغن
- تغییر غیرمعمول بوی روغن
- وجود ذرات فلزی یا مواد خارجی
- تشکیل رسوب و لجن
- کاهش غیرعادی سطح روغن
- افزایش دمای کاری کمپرسور
- افزایش صدا یا لرزش
- کاهش عملکرد یا راندمان کمپرسور
- مشاهده علائم اختلال در روانکاری
- افزایش نشانههای سایش قطعات داخلی
روغن کمپرسور رایج در بازار

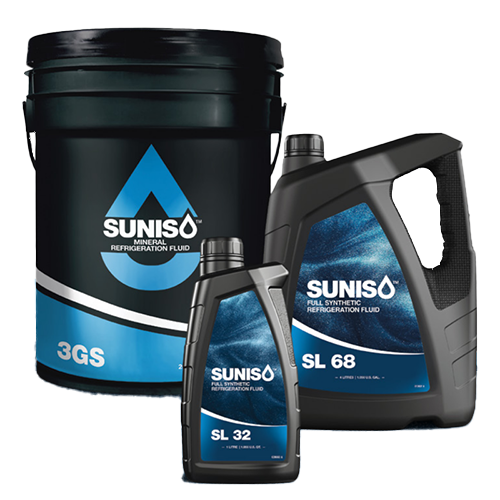

در بازار روغنهای کمپرسور تبرید، برندهایی مانند SUNISO، Danfoss، BITZER و Gulf محصولات متنوعی برای کاربردهای مختلف ارائه میکنند. این محصولات در پایههای روغن، گریدهای ویسکوزیته و سازگاری با مبردهای مختلف تفاوت دارند و انتخاب میان آنها باید بر اساس نوع کمپرسور و مبرد سیستم انجام شود.
در نهایت، نام برند بهتنهایی معیار انتخاب روغن نیست؛ بلکه مشخصات فنی روغن، نوع مبرد، شرایط کاری کمپرسور و تأییدیه سازنده باید همزمان بررسی شوند. استفاده از روغن مناسب، نقش مهمی در حفظ روانکاری، کنترل سایش و افزایش قابلیت اطمینان سیستم تبرید دارد.
