مبردهای قابل استفاده : R22 / R407C / R134a
منبع تغذیه : 3Ph / 380V / 50Hz
نوع کمپرسور : اسکرو (Screw)
نوع کندانسور : Fin & Tube
نوع فن : محوری (Axial)
نوع اواپراتور: پوسته و لوله ( Shell & Tube)
نوع سیستم کنترلی : PLC برند (CAREL یا Regin، قابل اتصال به BMS)
پوشش نهایی دستگاه : رنگ الکترو استاتیک ضد رطوبت و اشعه ماورای بنفش

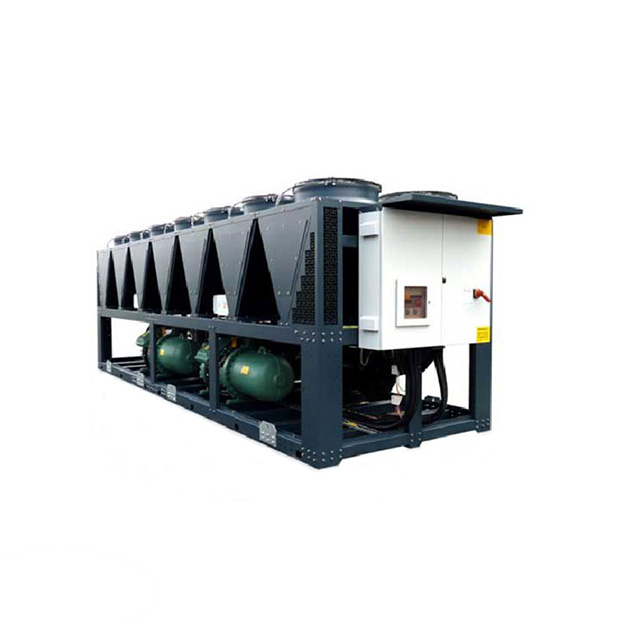

چیلر هوا خنک اسکرو 160 تن
دو دستگاه کمپرسور اسکرو مارک بیتزر با ظرفیت اسمی ۸۰ تن برای هر دستگاه مناسب تهویه مطبوع استفاده میشود. هر کمپرسور مجهز به هیتر محفظه روغن است و قابلیت کار با مبردهای R134a، R22 و R407C را دارد.
تابلو برق را میتوان با درجه حفاظت بالا (IP) در برابر نفوذ آب و گرد و غبار طراحی کرد . جنس تابلو از ورق گالوانیزه به ضخامت ۱.۵ میلی‌متر است و رنگ آستر اپوکسی و رویه پلی‌یورتان به صورت الکتروستاتیک روی آن اعمال میشود تا در برابر رطوبت و اشعه ماورای بنفش محافظت شود.
مدار فرمان اصلی دستگاه توسط PLC مارک کرل (CAREL) یا رجین (Regin) برنامه‌نویسی شده و امکان اتصال به سیستم BMS فراهم است. تمامی مولفه‌ها با رعایت استانداردهای ایمنی کنترل می‌شوند. علاوه بر تنظیمات و مشاهده کنترلر، صفحه لمسی HMI قابلیت تنظیمات و نمایش اطلاعات را برای بهره‌بردار آسان می‌کند. کلید صفر و یک بر روی درب تابلو برای استارت اولیه نصب کرده اند.
اواپراتور دو مداره نوع Shell & Tube شامل پوسته از لوله مانیسمان فولادی با ضخامت مطابق SCH40 است. لوله‌های داخلی از جنس مس با سایز ۵/۸ اینچ و ضخامت ۰/۸۱ میلی‌متر به همراه ستاره‌های آلومینیومی پنج پره برای افزایش انتقال حرارت به کار رفته‌اند. تیوب شیت‌های فولادی ضخامت ۴۰ میلی‌متر دارند و بافل‌های تفلونی کات مناسب برای افزایش تبادل حرارت در اواپراتور نصب شده‌اند. جداره بیرونی پوسته با عایق الاستومری مسلح و روکش آلومینیومی ضخامت ۳/۴ اینچ و لوله‌های مسیر ساکشن با ضخامت ۱/۲ اینچ عایق‌بندی شده‌اند.
کندانسور
کویل کندانسور چهار ردیفه از لوله‌های مسی ۳/۸ اینچ و پره‌های آلومینیومی با ۱۲ پره در اینچ ساخته شده است. لوله‌ها اکسپند شده‌اند تا از وجود فاصله هوایی جلوگیری و راندمان حرارتی افزایش یابد. تمامی کویل‌ها تحت فشار ۴۵۰ PSI تست می‌شوند. فن‌های AXIAL با بالانس استاتیکی و دینامیکی، کوپله با الکتروموتور مارک روزنبرگ آلمان، مجهز به سیستم اینورتر برای کنترل دور هستند و با مشخصات مصرفی ۳۸۰ ولت، ۳ فاز، ۵۰ هرتز فعالیت می‌کنند.
شاسی و پوشش
شاسی دستگاه از ورق فولادی با ضخامت مناسب یا ناودانی استاندارد ساخته شده و به روش جوشکاری قوس الکتریکی اتصال یافته است. رنگ اپوکسی به منظور محافظت در برابر رطوبت و اشعه ماورای بنفش به صورت الکترو استاتیک روی بدنه اعمال میشود. قلاب‌های حمل توسط جرثقیل و لرزه‌گیرهای لاستیکی برای کاهش ارتعاش به فونداسیون نصب شده‌اند.
