مبردهای قابل استفاده : R22 / R407C / R134a
منبع تغذیه : 3Ph / 380V / 50Hz
نوع کمپرسور : رفت و برگشتی (Reciprocating)
نوع کندانسور : Fin & Tube
نوع فن : محوری (Axial)
نوع اواپراتور: پوسته و لوله ( Shell & Tube)
نوع سیستم کنترلی : PLC برند (CAREL یا Regin، قابل اتصال به BMS)
پوشش نهایی دستگاه : رنگ الکترو استاتیک ضد رطوبت و اشعه ماورای بنفش

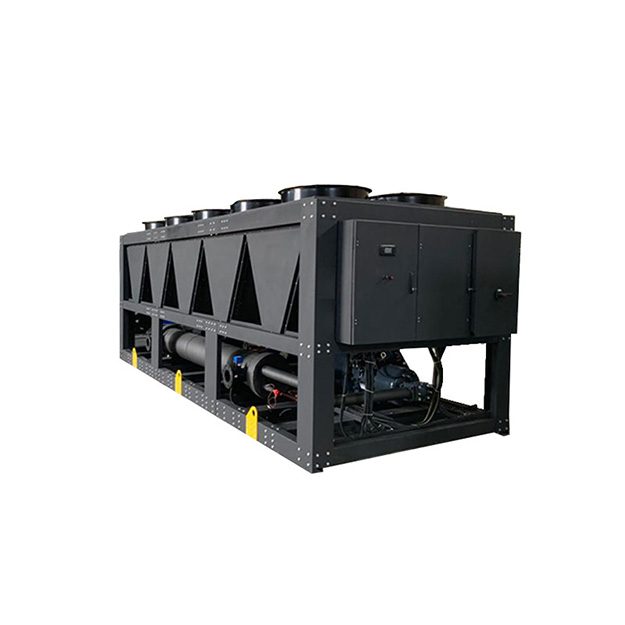

چیلر هوا خنک رفت و برگشتی 120 تن
شامل دو کمپرسور رفت و برگشتی نیمه هرمتیک از برند معتبر کوپلند (Copeland) با ظرفیت اسمی ۶۰ تن برای هر دستگاه است که به طور ویژه برای سیستم‌های تهویه مطبوع طراحی شده‌اند. کمپرسورها مجهز به هیتر محفظه روغن می باشد و سازگاری کامل با مبردهای R134a، R22 و R407C دارند. سیستم محافظتی شامل سنسورهای دقیق با مشخصات الکتریکی سه فاز، ۵۰ هرتز و ۳۸۰ ولت است.
مدار فرمان و کنترل
مدار فرمان اصلی با PLC برند Carel یا Regin برنامه‌ریزی می‌گردد و امکان اتصال به سیستم مدیریت ساختمان (BMS) فراهم می‌شود. کنترل کلیه مولفه‌ها با رعایت استانداردهای ایمنی انجام می‌گیرد. بهره‌بردار از طریق صفحه لمسی HMI به تنظیمات و اطلاعات دستگاه دسترسی دارد. کلید صفر و یک روی درب تابلو برای راه‌اندازی اولیه قرار می‌گیرد.
تابلو دارای فیلتر هوا و فن مخصوص جریان هوا است که گرمای ناشی از تجهیزات الکتریکی را دفع می‌کند. کنترل بار با حساسیت میلی‌آمپری، جریان اضافی را شناسایی و از آسیب به تجهیزات اصلی جلوگیری می‌کند.
اواپراتور
اواپراتور چیلر هوا خنک رفت و برگشتی 120 تن، دو مداره نوع Shell & Tube شامل پوسته از لوله مانیسمان فولادی با ضخامت مطابق SCH40 و لوله‌های داخلی مسی سایز ۵/۸ اینچ با ضخامت ۰.۸۱ میلی‌متر است. ستاره‌های آلومینیومی ۵ پره در داخل لوله‌ها قرار گرفته‌اند تا ضریب انتقال حرارت افزایش یابد. تیوب شیت‌های فولادی با ضخامت ۴۰ میلی‌متر و بافل‌های تفلونی با میزان کات مناسب برای افزایش تبادل حرارت بین آب و مبرد به کار می‌روند.
جداره بیرونی پوسته اواپراتور با عایق الاستومری مسلح و روکش آلومینیومی به ضخامت ۳/۴ اینچ عایق‌بندی شده است. لوله‌های مسیر ساکشن با ضخامت ۱/۲ اینچ عایق شده‌اند تا اتلاف برودت کاهش یابد. اواپراتور به مدت ۴۸ ساعت تحت فشار ۲۵۰ PSI تست می‌شود.
