رطوبت و آلودگی از جمله عواملی هستند که می‌توانند عملکرد یک سیستم تبرید را به‌تدریج تحت تأثیر قرار دهند. رطوبت موجود در مدار در شرایط خاص می‌تواند باعث تشکیل یخ یا ترکیبات اسیدی شود و آلودگی‌های جامد نیز ممکن است مسیر عبور مبرد یا اجزای حساس سیستم را دچار مشکل کنند. در نتیجه، حتی مقدار نسبتاً کمی از این مواد می‌تواند روی عملکرد و قابلیت اطمینان مدار اثر بگذارد.

فیلتر درایر (Filter Drier) یکی از تجهیزات حفاظتی مدار تبرید است که در مسیر مبرد قرار دارد و آلاینده‌ها را کنترل می‌کند. این تجهیز به‌طور هم‌زمان دو وظیفه اصلی رطوبت‌گیری و فیلتراسیون را انجام می‌دهد و با پاک‌سازی مبرد، از رسیدن رطوبت و ذرات آلاینده به بخش‌های حساس مدار جلوگیری می‌کند.

اما فیلتر درایر چگونه رطوبت و آلودگی را از مبرد جدا می‌کند؟ برای پاسخ به این سؤال باید ساختار داخلی و مواد جاذب و فیلترکننده آن را بررسی کنیم.

فیلتر درایر چگونه رطوبت و آلودگی را حذف می‌کند؟

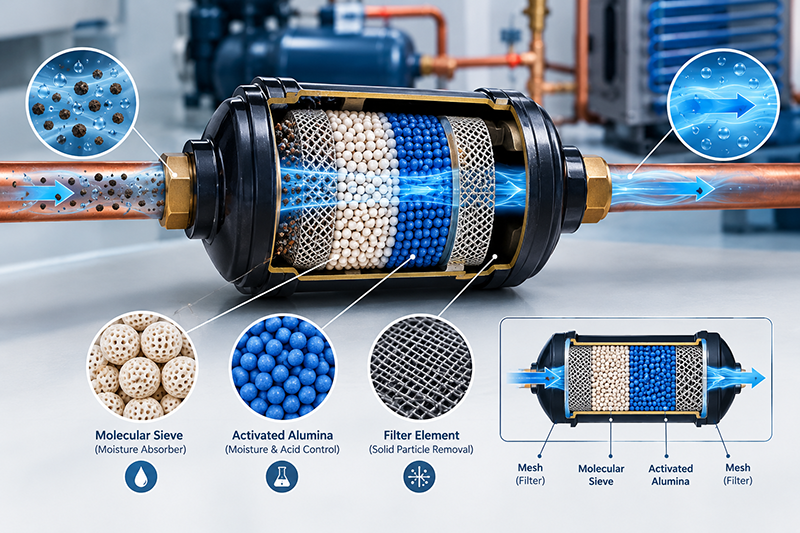

فیلتر درایر برای پاک‌سازی مبرد، از ترکیبی از مواد جاذب رطوبت و عناصر فیلتراسیون استفاده می‌کند. مبرد هنگام عبور از این بخش‌ها، رطوبت، ذرات جامد و بخشی از مواد آلاینده را از جریان خود جدا می‌کند.

مهم‌ترین ماده جاذب در بسیاری از فیلتر درایرها مولکولارسیو (Molecular Sieve) است. این ماده ساختاری متخلخل دارد و مولکول‌های آب را در حفره‌های خود به دام می‌اندازد. به این ترتیب، مولکولارسیو رطوبت را از مبرد جذب می‌کند و احتمال بروز مشکلاتی مانند یخ‌زدگی در مسیر شیر انبساط یا لوله مویین کاهش می‌یابد.

برخی فیلتر درایرها از آلومینای فعال نیز استفاده می‌کنند. این ماده علاوه بر جذب رطوبت، در کنترل برخی ترکیبات اسیدی موجود در مدار نقش دارد. وجود مواد جاذب مناسب اهمیت زیادی دارد؛ زیرا رطوبت در کنار روغن و مبرد می‌تواند شرایط لازم برای تشکیل ترکیبات اسیدی و افزایش خوردگی اجزای سیستم را فراهم کند.

فیلتر درایر علاوه بر رطوبت‌گیری، ذرات جامد و آلودگی‌های موجود در مدار را نیز جدا می‌کند. فیلترهای داخلی می‌توانند ذراتی مانند براده‌های فلزی، اکسیدهای مس و سایر آلودگی‌های حاصل از ساخت، نصب یا تعمیرات سیستم را به دام بیندازند. این کار از ورود آلودگی به بخش‌هایی با مسیرهای باریک، مانند شیرهای انبساطی و لوله‌های مویین، جلوگیری می‌کند.

فیلتر درایر در سیستم تبرید

انواع فیلتر درایر در سیستم تبرید

فیلتر درایرها بر اساس ساختار هسته، محل نصب، جهت جریان مبرد و نوع بدنه دسته‌بندی می‌شوند. هر یک از این دسته‌ها برای شرایط مشخصی از مدار تبرید طراحی شده‌اند و انتخاب آن‌ها به ساختار و شرایط کاری سیستم بستگی دارد.

• از نظر ساختار هسته: هسته جامد و هسته دانه‌ای
• از نظر محل نصب: خط مایع و خط مکش
• از نظر جهت جریان: یک‌طرفه و دوطرفه (Bi-flow)
• از نظر ساختار بدنه: هرمتیک و پوسته با هسته قابل تعویض

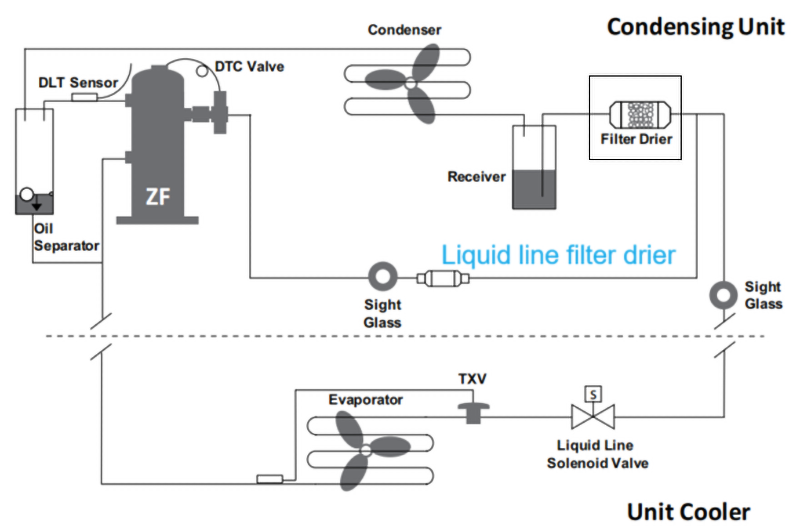

فیلتر درایر خط مایع کجا نصب می‌شود؟

فیلتر درایر خط مایع در خط مایع مبرد، بعد از کندانسور و قبل از شیر انبساط نصب می‌شود. جهت جریان روی بدنه فیلتر درایر با فلش مشخص می‌شود و هنگام نصب باید با جهت حرکت مبرد در مدار مطابقت داشته باشد. نصب صحیح فیلتر در این بخش اهمیت دارد؛ زیرا وجود محدودیت در مسیر می‌تواند باعث افزایش افت فشار خط مایع شود.

در سیستم‌هایی که سایت‌گلاس در خط مایع نیز استفاده می‌شود، معمولاً فیلتر درایر پیش از سایت‌گلاس و شیر انبساط قرار می‌گیرد تا مبرد قبل از رسیدن به این اجزا از فیلتر عبور کند.

به‌طور خلاصه، محل معمول نصب فیلتر درایر خط مایع به شکل زیر است:

فیلتر درایر خط مکش چه کاربردی دارد؟

فیلتر درایر خط مکش در خط برگشت مبرد و پیش از کمپرسور نصب می‌شود. این نوع فیلتر درایر بیشتر در شرایطی کاربرد دارد که مدار تبرید با آلودگی قابل‌توجه مواجه شده باشد؛ به‌ویژه پس از سوختن کمپرسور (Compressor Burnout) که احتمال وجود اسید، ذرات جامد و سایر محصولات ناشی از خرابی در مدار افزایش پیدا می‌کند.

قرار دادن فیلتر درایر در خط مکش کمک می‌کند این آلودگی‌ها پیش از رسیدن به کمپرسور از جریان مبرد جدا شوند. به همین دلیل، استفاده از آن پس از تعمیرات اساسی یا آلودگی شدید مدار می‌تواند به پاک‌سازی مدار و محافظت از کمپرسور جدید کمک کند.

البته فیلتر درایر خط مکش باید با افت فشار مجاز در خط مکش انتخاب شود؛ زیرا افت فشار اضافی در این بخش می‌تواند بر عملکرد و ظرفیت کمپرسور تأثیر منفی بگذارد.

نکته: فیلتر درایر خط مکش معمولاً برای استفاده دائمی در همه سیستم‌ها در نظر گرفته نمی‌شود و انتخاب آن به شرایط مدار و میزان آلودگی بستگی دارد.

نحوه نصب فیلتر درایر

نصب صحیح فیلتر درایر برای جلوگیری از افت فشار و اطمینان از عملکرد مناسب آن اهمیت دارد. هنگام نصب، چند نکته اصلی باید رعایت شود:

1. فیلتر را در موقعیت مناسب قرار دهید:
   فیلتر را به‌گونه‌ای نصب کنید که وزن آن به لوله‌ها و اتصالات فشار وارد نکند. همچنین باید فضای کافی برای سرویس یا تعویض فیلتر در نظر گرفته شود.
2. از ورود آلودگی هنگام نصب جلوگیری کنید:
   پیش از اتصال فیلتر، داخل لوله‌ها و محل اتصالات باید تمیز باشد. باز ماندن طولانی‌مدت مدار نیز می‌تواند باعث ورود رطوبت به سیستم شود.
3. اتصالات را به‌درستی اجرا کنید:
   در مدل‌های لحیمی، هنگام اتصال باید از روش مناسب جوشکاری و گاز محافظ استفاده شود تا تشکیل اکسید داخل لوله به حداقل برسد.
4. پس از نصب، مدار را بررسی کنید:
   بعد از نصب و راه‌اندازی سیستم، نشتی اتصالات و افت فشار فیلتر را بررسی کنید. افزایش غیرعادی افت فشار می‌تواند نشانه گرفتگی یا اشباع فیلتر باشد.
