در سیستم‌های تبرید، کمپرسور باید مبرد را به‌صورت بخار دریافت و متراکم کند. با این حال، تغییرات بار حرارتی، شرایط کاری اواپراتور و نوسانات مدار می‌توانند باعث برگشت بخشی از مبرد به‌صورت مایع در خط مکش شوند. ورود حجم زیاد مایع به کمپرسور می‌تواند به قطعات داخلی آن آسیب بزند و عملکرد و عمر مفید کمپرسور را کاهش دهد.

آکومولاتور (Accumulator) یا مایع‌شکن، تجهیزی حفاظتی در خط مکش است که با ایجاد فضای مناسب برای جمع‌آوری موقت مایع، از ورود حجم زیاد مبرد مایع به کمپرسور جلوگیری می‌کند. این تجهیز در برخی سیستم‌های تبرید، تهویه مطبوع و هیت‌پمپ‌ها برای کاهش خطر Floodback و Liquid Slugging به کار می‌رود.

در ادامه، نحوه عملکرد آکومولاتور، اجزای داخلی، شرایط استفاده، اصول انتخاب ظرفیت و تفاوت آن با رسیور مایع را بررسی می‌کنیم.

آکومولاتور چیست و چرا در خط مکش نصب می‌شود؟

آکومولاتور (Suction Accumulator) یکی از تجهیزات حفاظتی سیستم تبرید است که در خط مکش، بین اواپراتور و کمپرسور نصب می‌شود. وظیفه اصلی آن کاهش خطر ورود حجم زیاد مبرد مایع به کمپرسور است. کمپرسور برای فشرده‌سازی بخار مبرد طراحی شده و ورود مایع می‌تواند به قطعات داخلی آن آسیب برساند.

آکومولاتور مایع برگشتی را در خود جمع می‌کند و با استفاده از مسیر داخلی مناسب، بخار مبرد را به سمت کمپرسور هدایت می‌کند. در مدل‌های دارای مسیر برگشت روغن، مقدار محدودی از روغن و مبرد نیز به‌صورت کنترل‌شده وارد خط مکش می‌شود تا از تجمع روغن در آکومولاتور جلوگیری شود.

به‌طور کلی، آکومولاتور را باید یک تجهیز حفاظتی برای کمپرسور دانست، نه وسیله‌ای برای رفع علت اصلی برگشت مایع.

آکومولاتور چگونه از کمپرسور در برابر برگشت مایع محافظت می‌کند؟

مبرد خروجی از اواپراتور باید به‌صورت بخار وارد کمپرسور شود، اما در برخی شرایط ممکن است مقداری مبرد مایع وارد خط مکش شود. آکومولاتور این مخلوط را پیش از رسیدن به کمپرسور دریافت می‌کند و با ایجاد فضای کافی، مایع را از بخار جدا و در قسمت پایینی مخزن جمع می‌کند. بخار از مسیر خروجی به سمت کمپرسور حرکت می‌کند و مایع تا زمان مناسب در آکومولاتور باقی می‌ماند.

آکومولاتور همچنین امکان برگشت کنترل‌شده روغن و مقدار محدودی مبرد از مایع جمع‌شده را به جریان مکش فراهم می‌کند. این فرایند مانع ورود ناگهانی حجم زیادی از مایع به کمپرسور می‌شود و خطر Liquid Slugging و آسیب به قطعات داخلی کمپرسور را کاهش می‌دهد.

نکته مهم این است که آکومولاتور علت برگشت مایع را برطرف نمی‌کند؛ بلکه در برابر پیامدهای آن از کمپرسور محافظت می‌کند.

اجزای داخلی آکومولاتور چه نقشی دارند؟

آکومولاتور از یک مخزن و مجموعه‌ای از مسیرهای داخلی تشکیل می‌شود که هرکدام وظیفه مشخصی در جداسازی مایع، عبور بخار و برگشت روغن دارند. در مدل‌های رایج، اجزای اصلی شامل ورودی، خروجی، لوله U شکل و اوریفیس برگشت روغن هستند.

• مخزن: مبرد مایع برگشتی را به‌طور موقت در خود نگه می‌دارد تا از ورود ناگهانی آن به کمپرسور جلوگیری شود.
• ورودی: مخلوط مبرد وارد آکومولاتور می‌شود و مایع در بخش پایینی مخزن جمع می‌شود.
• خروجی: بخار مبرد را به سمت کمپرسور هدایت می‌کند.
• لوله U شکل: در مدل‌های دارای این طراحی، مسیر خروج بخار و برگشت کنترل‌شده روغن را فراهم می‌کند.
• اوریفیس برگشت روغن: در مدل‌های مجهز به این قطعه، مسیر باریکی برای برگشت کنترل‌شده روغن از بخش پایینی آکومولاتور به خط مکش ایجاد می‌کند.

بنابراین، عملکرد آکومولاتور فقط به جدا کردن مایع از بخار محدود نمی‌شود؛ طراحی مسیر داخلی آن باید امکان برگشت مناسب روغن و مبرد را نیز فراهم کند.

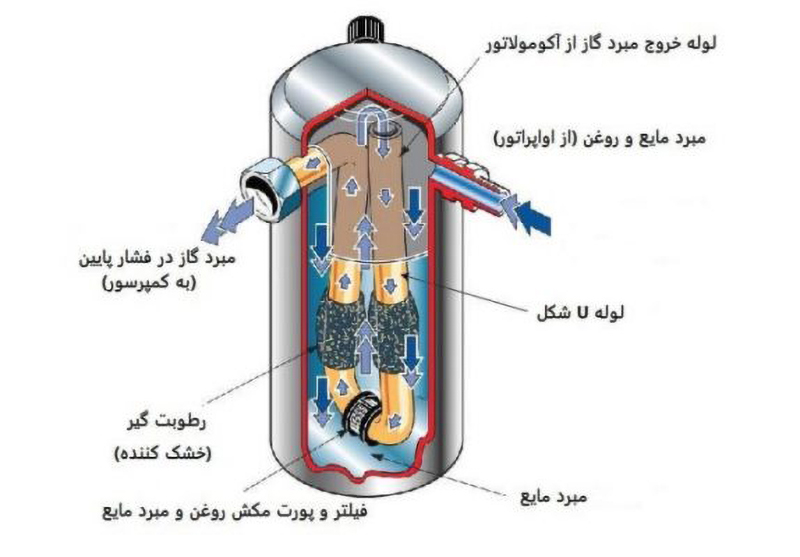

آکومولاتور

چه زمانی استفاده از آکومولاتور ضروری می‌شود؟

استفاده از آکومولاتور زمانی اهمیت پیدا می‌کند که احتمال برگشت مبرد مایع به کمپرسور وجود داشته باشد. این شرایط بیشتر در سیستم‌هایی دیده می‌شود که تغییرات بار یا وضعیت کاری می‌تواند باعث Floodback شود.

مهم‌ترین موارد عبارت‌اند از:

• سیستم‌های هیت‌پمپ: هنگام تغییر حالت گرمایش و سرمایش یا پایان دیفراست، احتمال برگشت مایع افزایش می‌یابد.
• سیستم‌های دارای دیفراست گاز داغ: شروع یا پایان سیکل دیفراست می‌تواند باعث ورود مایع به خط مکش شود.
• سیستم‌های دمای پایین: در برخی کاربردهای دمای پایین، شرایط کاری اواپراتور و کنترل نامناسب مبرد می‌تواند احتمال برگشت مایع به کمپرسور را افزایش دهد.
• سیستم‌هایی با شرایط مستعد مهاجرت مبرد: در برخی مدارها، خاموش شدن کمپرسور و متعادل شدن فشار می‌تواند شرایطی برای جابه‌جایی مبرد به سمت کمپرسور ایجاد کند.

البته آکومولاتور برای همه سیستم‌های تبرید به‌صورت خودکار ضروری نیست. انتخاب آن باید بر اساس شرایط کاری سیستم و مقدار احتمالی برگشت مایع انجام شود و دستورالعمل سازنده کمپرسور نیز باید در نظر گرفته شود.
